Hydraulikzylinder

Hydraulikzylinder (geradlinige Hydraulikmotoren)

Unser Unternehmen stellt Hydraulikzylinder für ein breites Anwendungsspektrum her, für einen Prüfdruck bis zu 45 MPa, mit Röhren bis zu einem 200 mm Durchmesser und Hub bis zu 2.500 mm. Unsere Hydraulikzylinder und die meisten unserer hydraulischen Komponenten werden entwickelt und an die individuellen Anforderungen unserer Kunden angepasst. Dank langjährigen Erfahrungen auf dem Gebiet der Entwicklung kann unsere Konstruktionsabteilung auch mit atypischen Konstruktionslösungen hochwertige Hydraulikzylinder entwickeln. Die Zusammenarbeit mit dem Kunden ermöglicht Hydraulikzylinder für konkrete Kundenbedürfnisse zu projektieren.

Unsere Hydraulikzylinder werden insbesondere in diesen Bereichen eingesetzt

• Bau- und Straßenmaschinen
• Land- und Forsttechnik
• Hebemaschinen und Kräne
• Hydraulische Aufbauten von Lastkraftwagen
• Hydraulikpressen

Typenaufteilung der hergestellten Hydraulikzylinder

• einfachwirkende – Tauchkolbenzylinder
• einfachwirkend mit Führung (Kolben)
• doppeltwirkend ohne Dämpfung
• doppeltwirkend mit Dämpfung
• Zylinder mit integrierten Sicherheitsventilen und Druckreglern
• Zylinder mit Hubsynchronisation in Endlagen (Master-Slave)

Parameter

• Maximaler Arbeitsdruck bis zu 32 MPa
• Kolbendurchmesser 25-200 mm
• Maximaler Hub 2.500 mm

Verwendete Materialien

Kolbenstange

• Chromierte Stangen aus Material 20MnV6/18MnV5 bzw. CK 45
• Chromierte Stangen oberflächengehärtet aus Materialien CK 45 bzw. 42CrMo4V
• Oberfläche hartverchromt, Schichtdicke 20 µm, minimale Korrosionsbeständigkeit Stufe 9 bis 120 Stunden in NSS (neutraler Salzsprühtest) nach ISO 9227 / ISO 10289 oder bis zur Schichtdicke 40 µm, Korrosionsbeständigkeit 9 nach 500 Stunden in NSS nach ISO 9227/ISO 10289.
• Kolbenstangen aus Schmiedestücken nach Kundenwunsch, oberflächengehärtet und in Zusammenarbeit verchromt
• Nach Kundenwunsch

Zylinderkörper

• Rohre aus Halbzeugen nach EN 10305-1, EN 10305-2, EN 10210-1 / 2, EN 10297-1, Materialqualität E355, St52, S355J2. Innenfläche dynamisch gewalzt, gehont, speziell geformt, hartverchromt auf Anfrage

Dichtungen

• Von bewährten Unternehmen (oder nach Kundenwunsch), die eine hohe Zuverlässigkeit und Langlebigkeit gewährleisten.

Aufnahme

• Gelenklager
• Gleitbuchsen
• Gewinde an/in Kolbenstange
• Flansch
• Trunion (Hülse mit Bolzen)
• Nach Kundenwunsch

Prüfungen

Jeder hergestellte Hydraulikzylinder wird einer Druck- und Funktionsprüfung gemäß der Prüfvorschrift unterzogen. Entsprechend den Kundenanforderungen stellen wir auch eine hohe Reinheit der Endprodukte nach den europäischen Normen sicher. Wir erreichen die erforderliche Reinheit durch Prozesse nicht nur in der Vorproduktions- und Produktionsphase, sondern führen auch Spültests der Endprodukte durch.

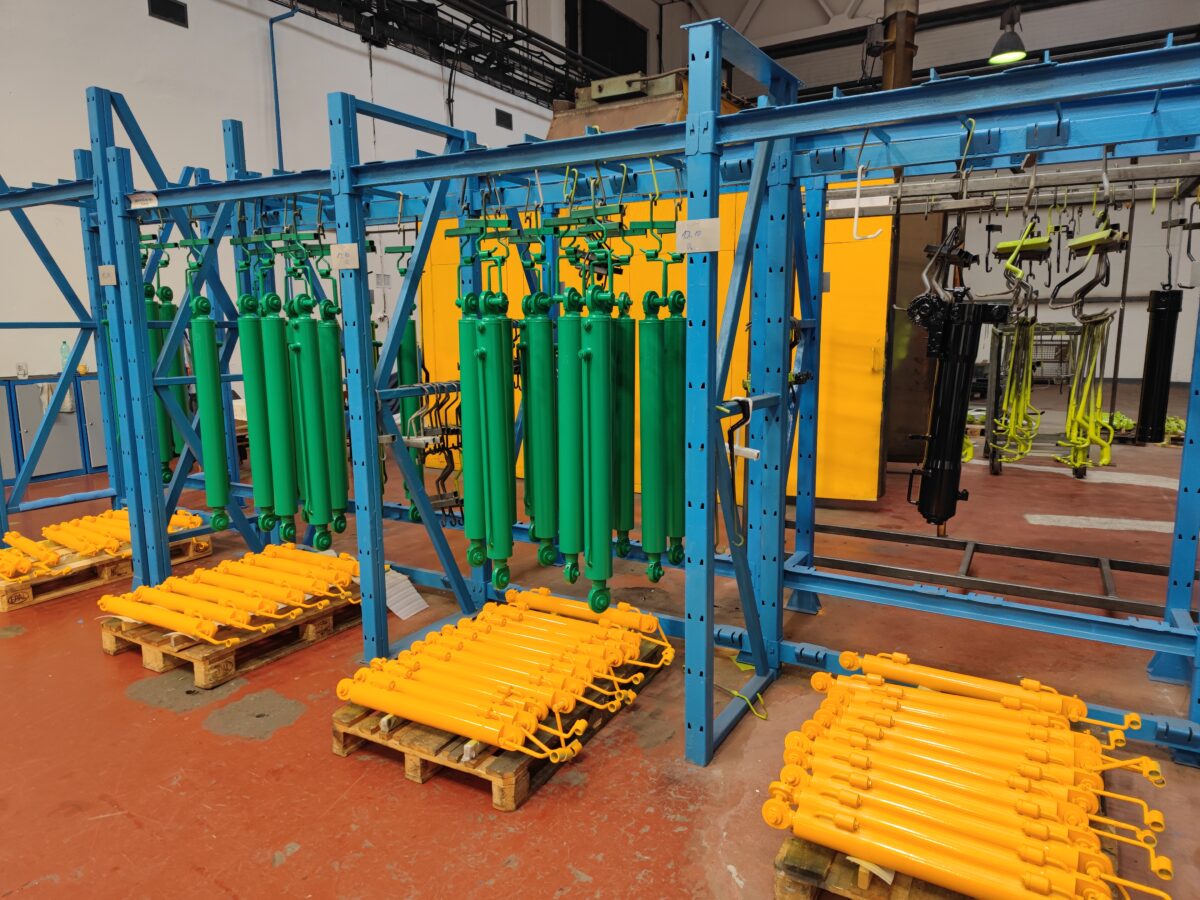

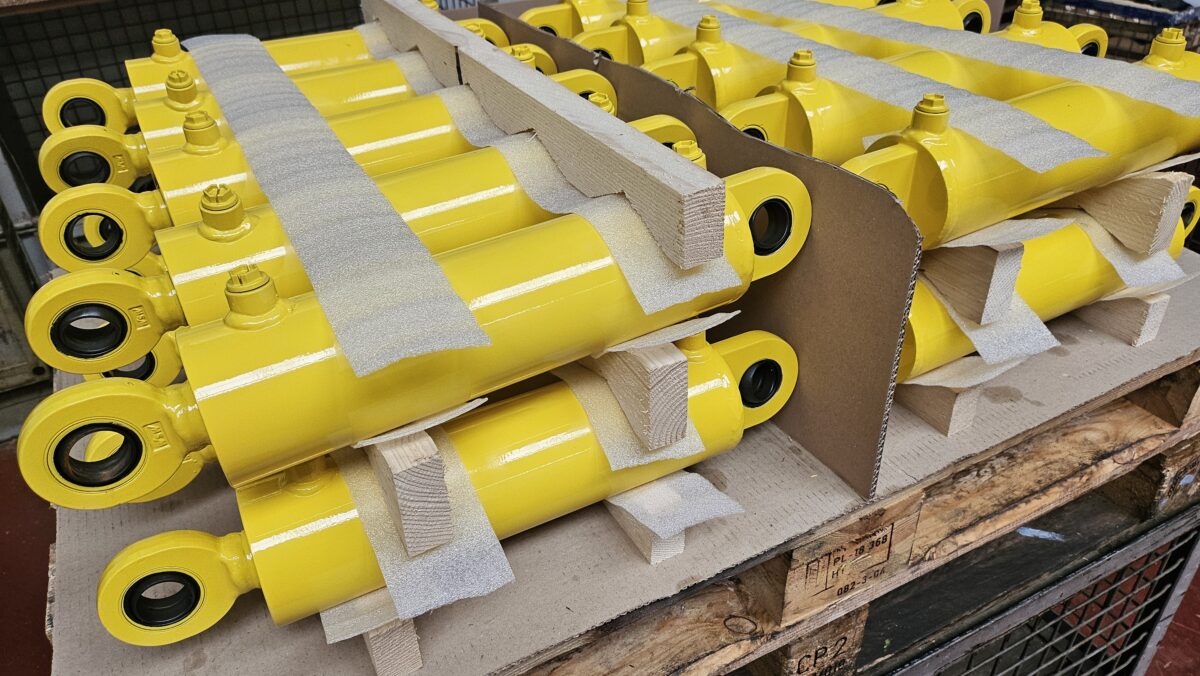

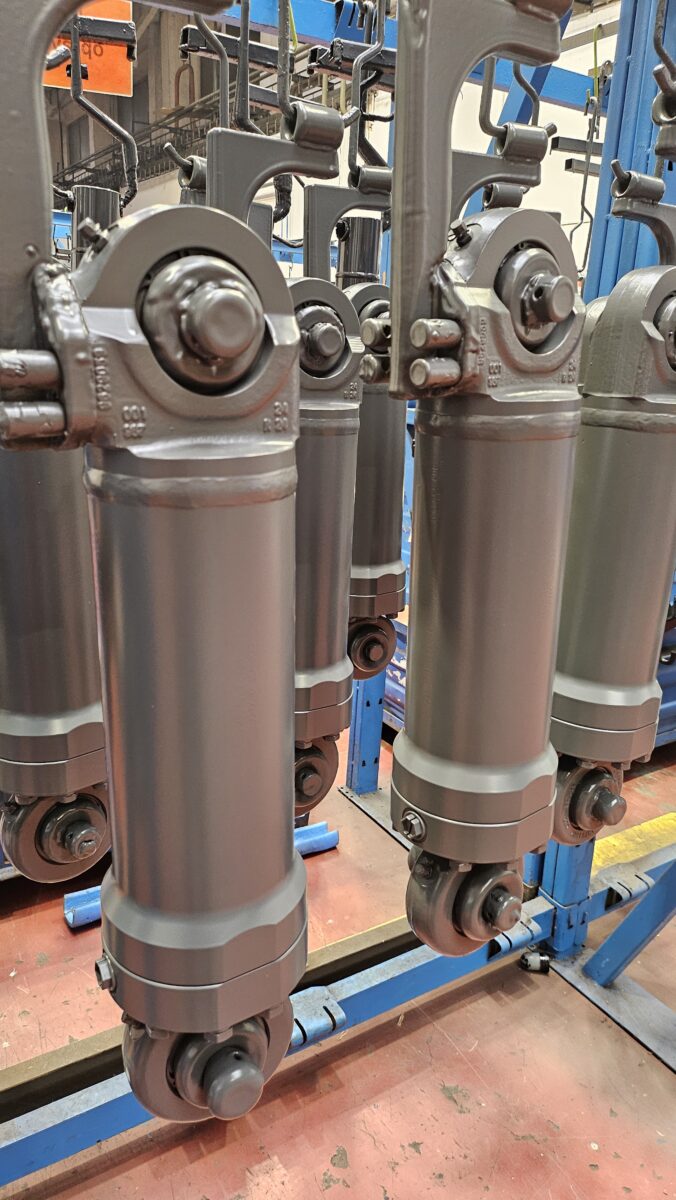

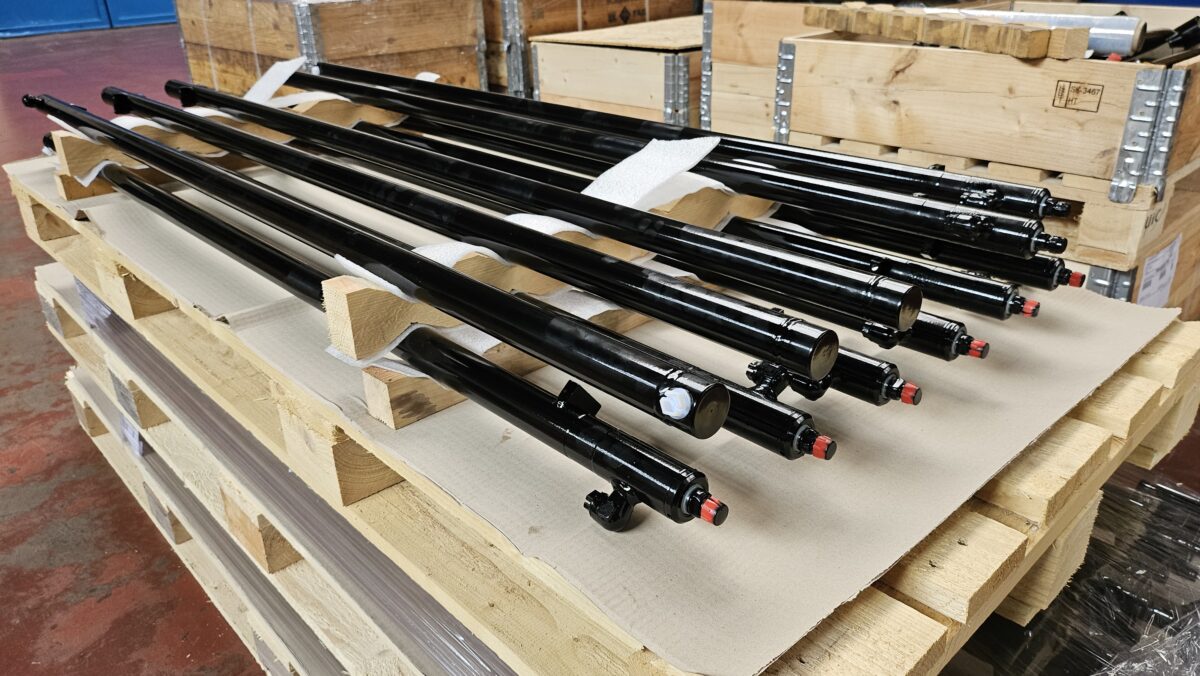

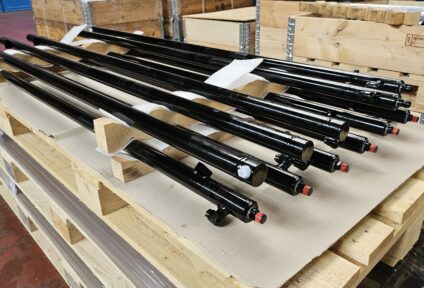

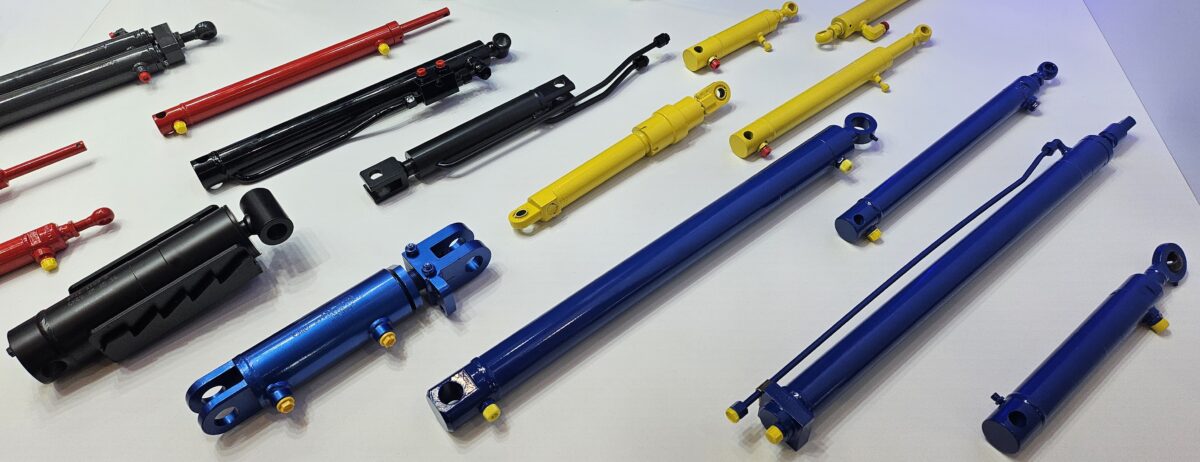

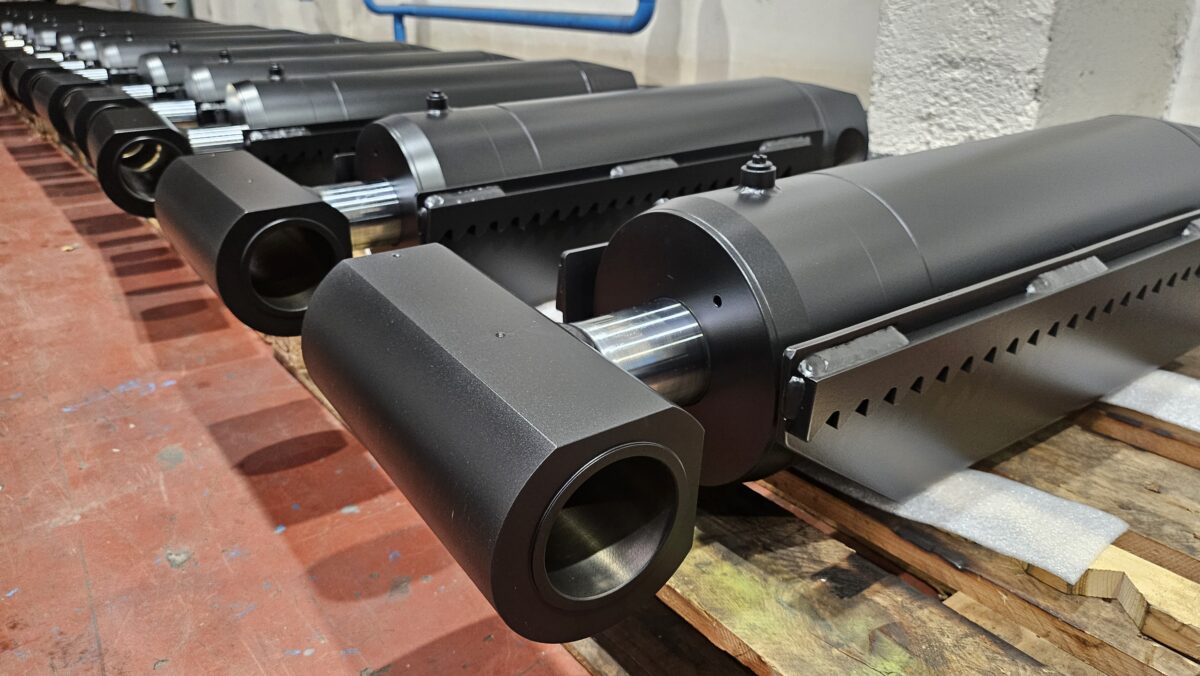

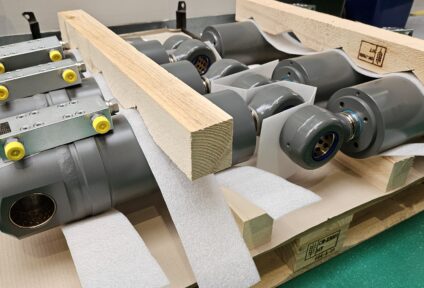

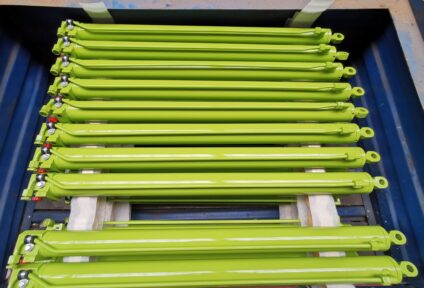

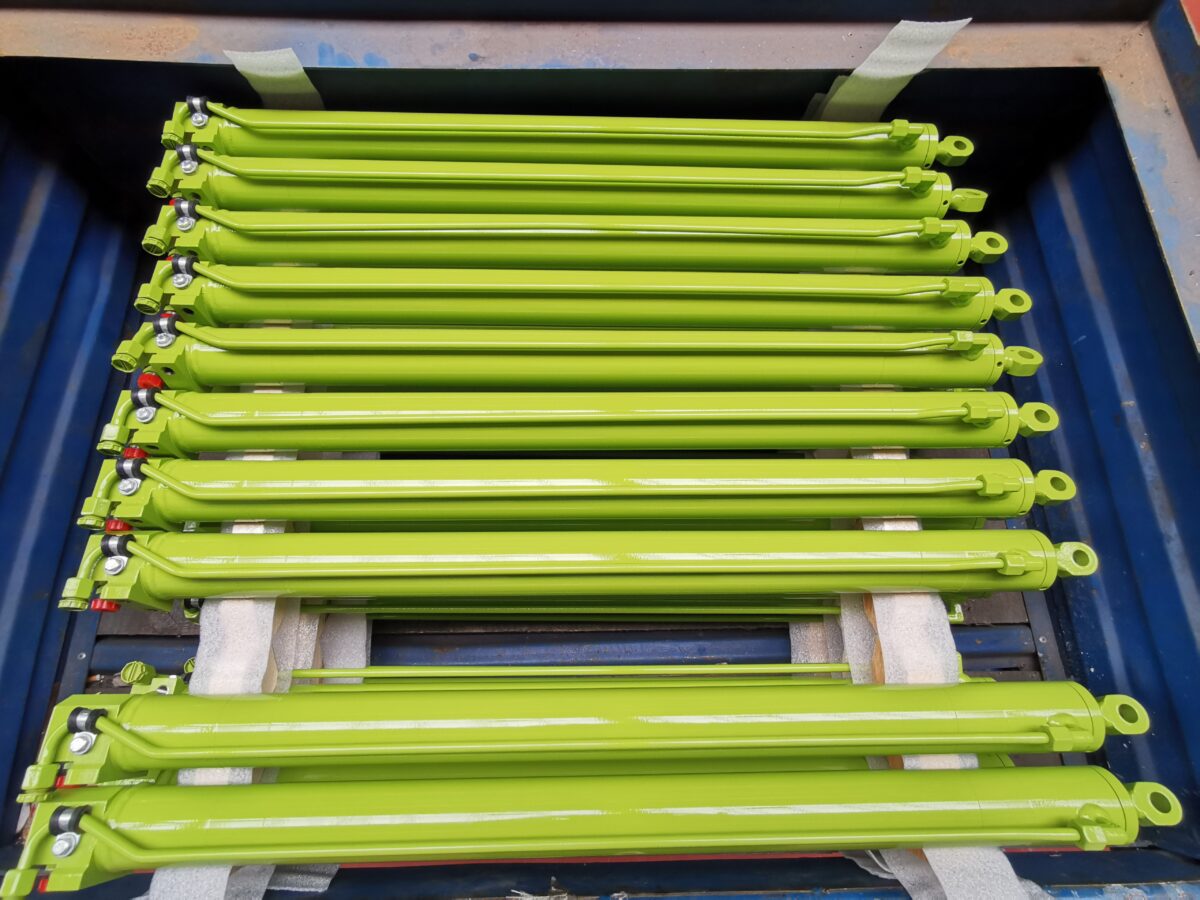

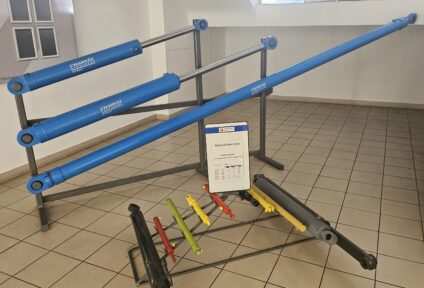

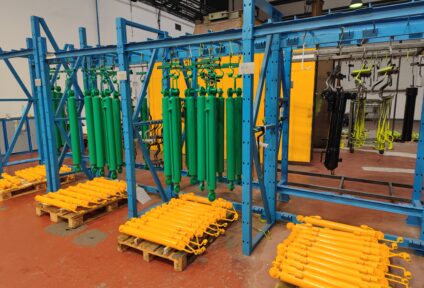

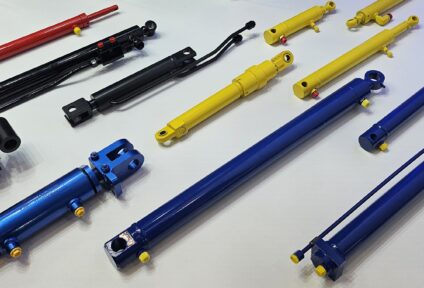

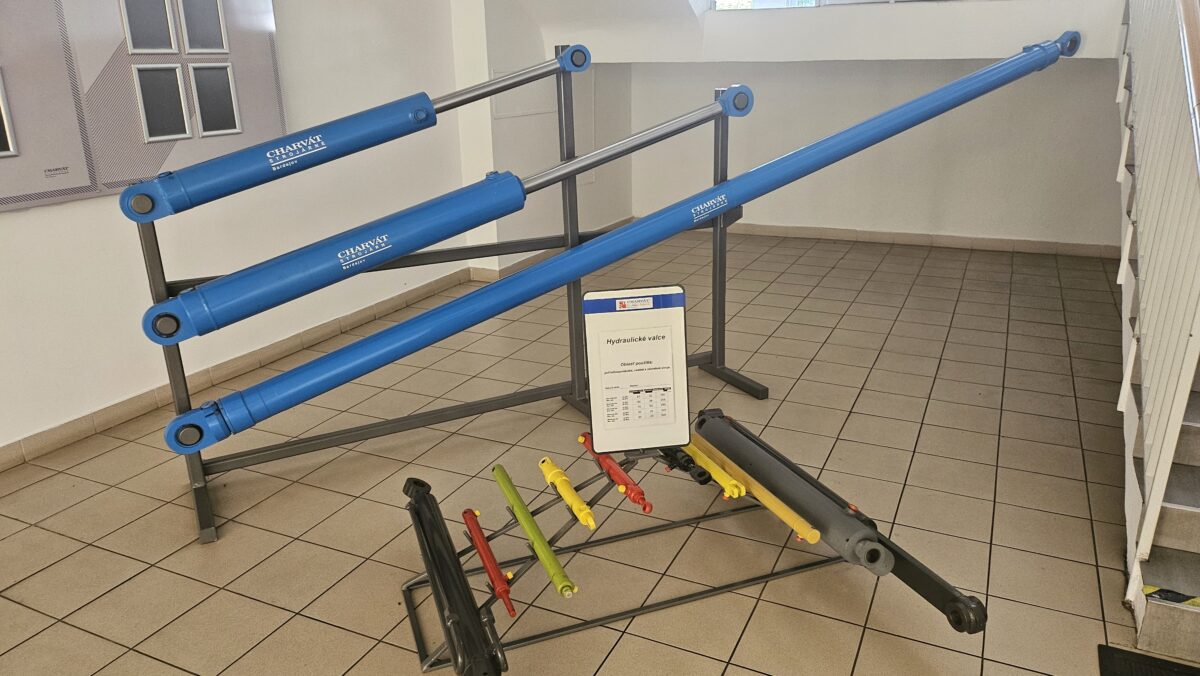

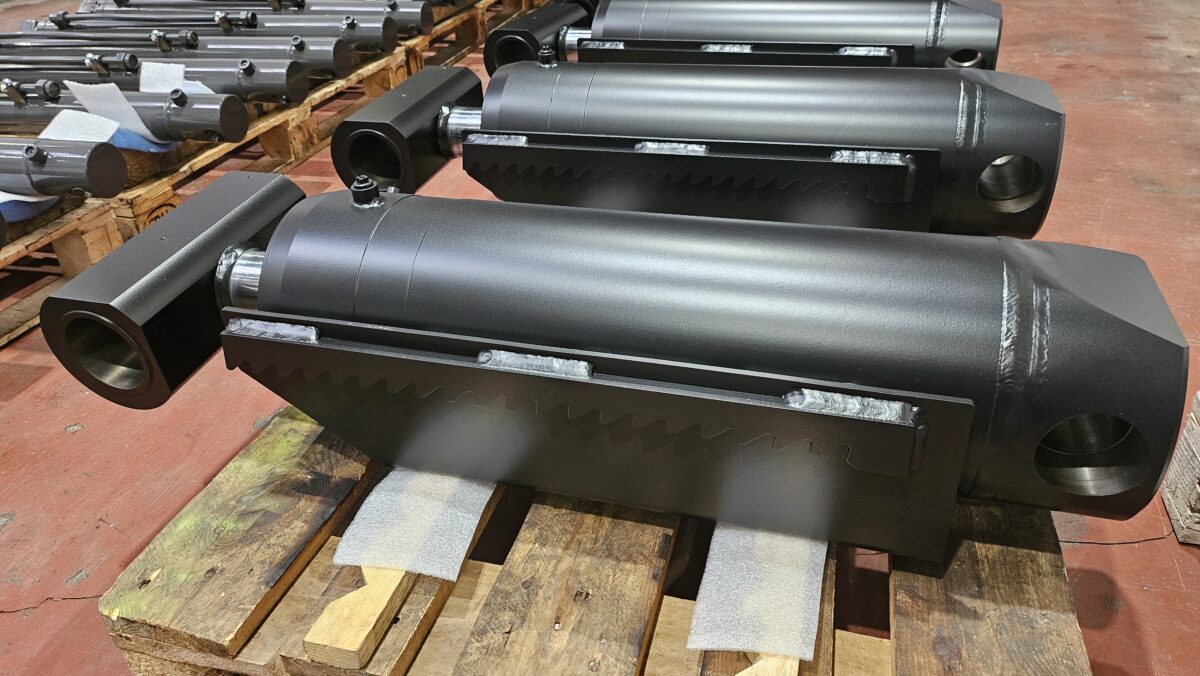

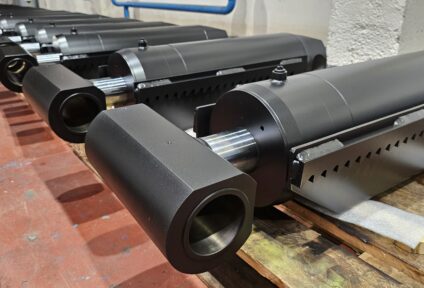

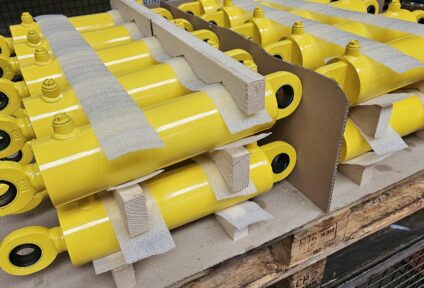

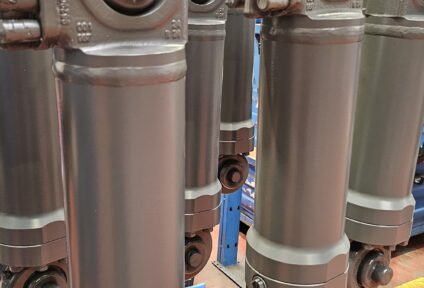

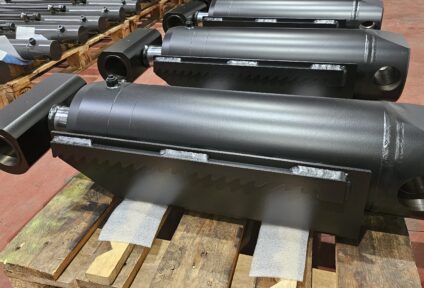

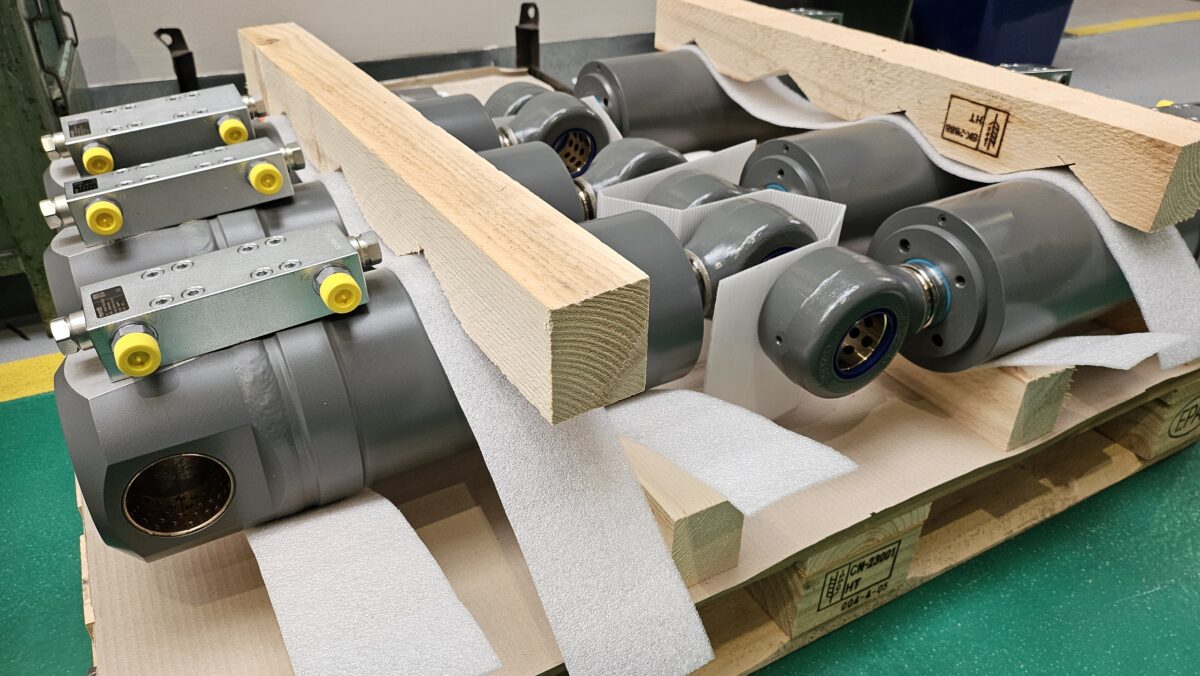

Fotogalerie
